核醫學科可進行顯像，器官功能測定，放射性核素治療和體外分析測定等工作。顯像原理是病人服用或注射的放射性藥物分布于特定的器官或病變組織，并參與其體內代謝，而標記的放射性核素可放出射線，這些射線在體外被探測成像。器官功能測定也是利用放射性藥物被體內的特定器官攝取，參與器官代謝或排出體外，在體外測定這些放射性藥物在器官中攝取的速度、留存的時間、排出的速度等，可反映器官功能狀態。
核素治療利用放射設備能高度選擇性地靶向分布在病變組織內的標記有核素的放射性藥物，在體內殺傷病變細胞，治療疾病。體外分析測定是利用放射性核素標記的示蹤劑在體外測定從體內采取的血、尿、組織液等樣品內微量生物活性物質含量的方法。在現代綜合醫院中，核醫學科室均已獨立設區，使用的放射性核素一般為開放型輻射源，即使處于某種外殼中或某種物理狀態下，仍可能散布放射性氣體或氣溶膠到周圍環境中，形成核輻射污染。
故研究核醫學科室的布局及功能分區，針對性的采用相應的通風空調系統，對核醫學科室的核輻射安全防護有十分重要的意義。
核醫學科平面布局及功能分區

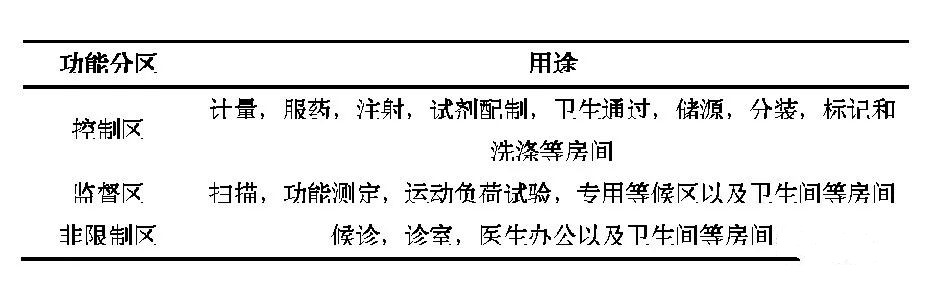

核醫學科室按放射性核素活性的高低分為控制區，監督區和非限制區。每個區設置的功能用房具體見表1。

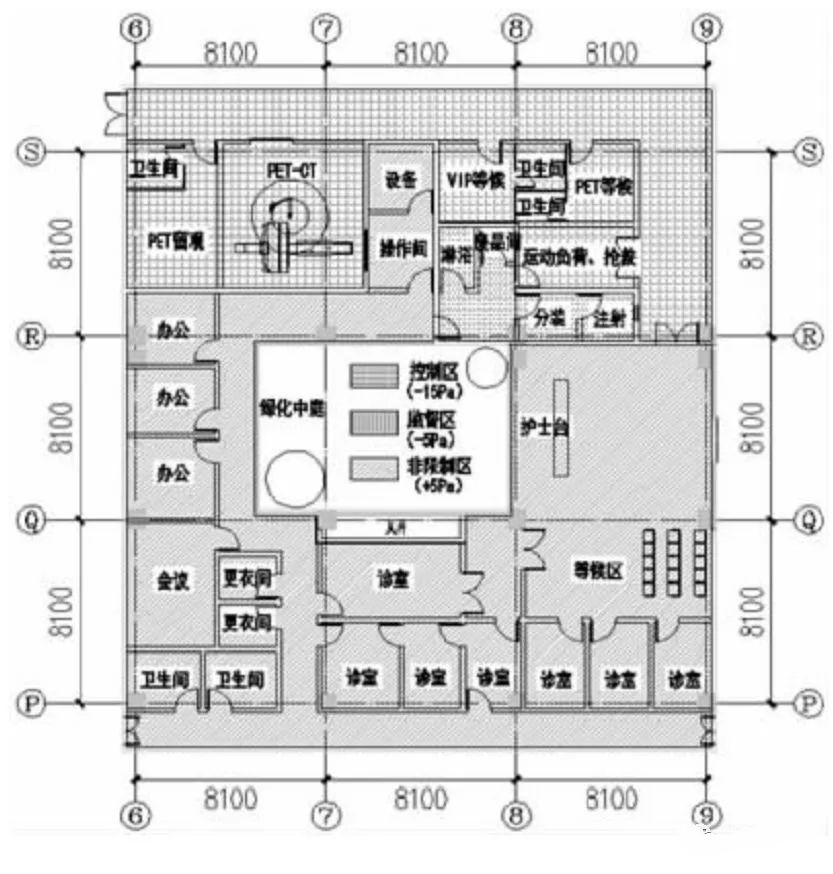

圖 1 為某綜合醫院核醫學科平面布置圖。
從內部布局上對控制區，監督區和非限制區相互關系進行處理，將核素活性最高的控制區限制在最小的范圍內。為避免工作人員將粘附在衣物上的核素污點帶出，在出入控制區處設衛生通過，來控制污染擴散。在交通路線上，將工作人員路線和病人路線分開設置，避免交叉污染。
控制區內分裝室是工作人員為患者注射或服藥前準備分裝用，將放射性藥物從高劑量分裝到低劑量，再將放射性藥物送至注射室，對病人進行靜脈注射或病人口服。最后將分裝室、注射室產生的放射性廢品集中放置在廢品間內有防輻射措施的特別箱體中，定期運往指定的地點進行掩埋處理。

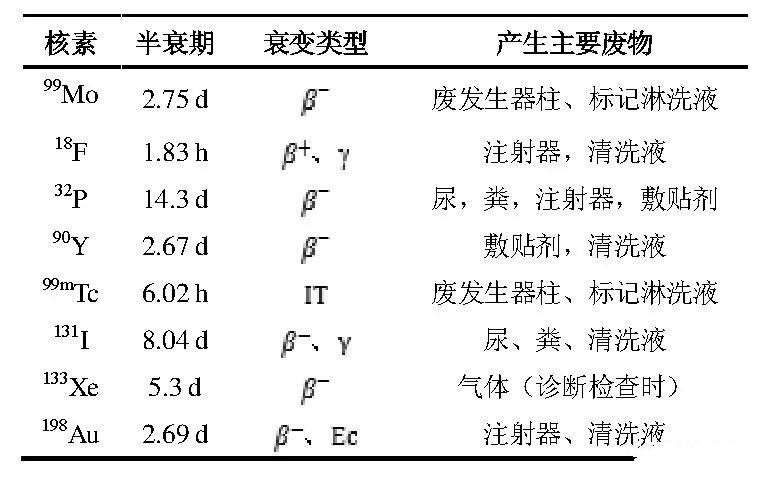

監督區的主要功能是病人在口服或靜脈注射核素，經體內某一臟器吸收后，利用 SPECT-CT，PET-CT或 PET-MRI 等掃描設備對病人進行掃描成像，核素具有癌變組織不吸收而健康組織吸收的特性，故掃描中癌變組織會呈現陰影狀，醫生便可據此進行診斷。不同檢查項對應的核素或核素合成物不同。甲狀腺吸碘測定采用口服碘 131、碘化鈉。腎圖及腎掃描按體重每0.5 μc/kg 比例靜脈注射碘 131，鄰碘馬尿酸鈉 10~30 μc。肝掃描采用靜脈注射膠體金 198 或采用硫化鎳膠體注射于肝靜脈。腦掃描采用口服或靜脈注射锝 99（過得鹽酸）。常用的核素見表 2。
非限制區是醫生辦公，初步診斷以及初診病人候診的地方。在非限制區初診病人尚未服用核素，因此此區域無核輻射污染風險。
輻射防護原則及措施
輻射防護總的原則有放射性物質圍封，隔離防擴散及做好放射廢物處理等。防護的關鍵在于從源頭減少或隔斷放射源的輻射。主要措施有，一是，放射性操作必須在指定的區域完成。二是，避免放射性操作區實驗場所的環境受到污染，所以儲源室、分裝室和標記間一般會設有通風柜，在源頭直接排除放射源產生的氣溶膠。三是，避免放射性操作區對其他區域的影響，首先操作區的空調通風系統必須獨立設置，其次相對其他區域形成負壓，最后操作區出入口設衛生通過。四是，放射廢物必須儲藏在有屏蔽的地方，且房間設24h不間斷獨立排風系統。
空調室內設計參數

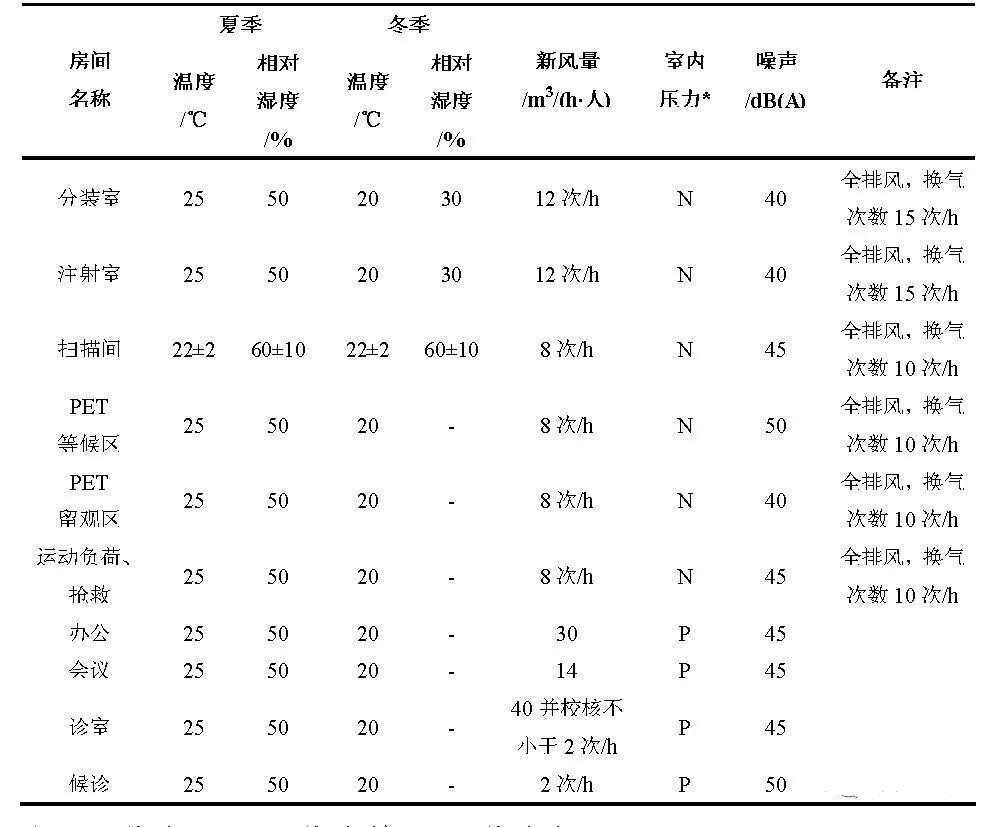

核醫學科室室內設計溫度，相對濕度，新風量，室內壓力和噪聲值見表 3，其中，室內空氣應由非限制區流向控制區。控制區室內壓力設定值為 -15 Pa。監督區室內壓力設定值為 -5 Pa。非限制區室內壓力設定值為+5 Pa�？刂茀^(qū)的廢品間、監督區和非限制區的衛生間相對本區內其他房間的壓力均為 -5 Pa。
空調通風設計
（1）空調冷熱源
核醫學科屬醫技科室，其工作時間和門診一致。故除掃描間外的核醫學科其他區域空調冷熱源采用醫院能源中心集中供給，空調水采用兩管制系統。掃描間及其設備間因有大的發熱量，且對室內溫濕度有嚴格要求，采用獨立的恒溫恒濕空調系統。
（2）空調系統設計
1）控制區�？刂茀^(qū)是最危險的區域，因有放射性核素的存在，管理不當會產生放射性污染。分裝室內一般會設置通風柜，分裝操作在通風柜內進行，形成一級防護。室內的負壓可作為二級防護，以減少核素蒸汽泄漏。整個控制區設計采用全新風直流式空調系統，總送風量按12次 /h 換氣次數計算，全排風，室內壓力按 -15 Pa 考慮。

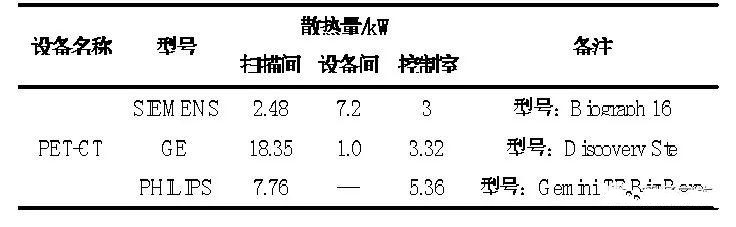

2）監督區。監督區是病人口服或靜脈注射核素后進行診療的區域。病人的排泄物仍會產生一定的污染。所以監督區采用全新風直流式空調系統，總送風量按8次 /h 換氣次數計算，全排風，室內壓力按 -5 Pa考慮。掃描間采用恒溫恒濕空調系統，不同廠家提供的設備散熱量見表 4。

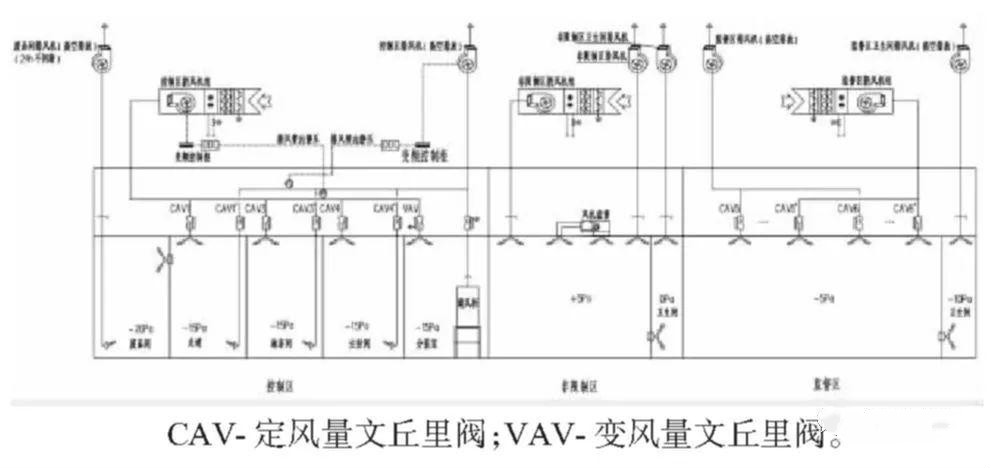

3）非限制區。非限制區內無核素污染風險，空調系統采用風機盤管加新風的形式，總送風量按 8 次 /h換氣次數計算，室內壓力按 +5 Pa 考慮。典型核醫學科的空調系統原理圖見圖 2。
（3）通風系統設計
1）控制區�？刂茀^(qū)的分裝室一般設有通風柜，通風柜操作斷面風速≥1.0m/s[6]，排風口伸至建筑最高處高空排放。放射性廢品存放間設 24 h 獨立排風。易揮發放射性核素蒸氣密度（設空氣密度為 1，則碘蒸氣密度 9、磷蒸氣密度 4.28、氟蒸氣密度 1.27、氙蒸氣密度4.56）均較空氣密度大，所以排風口設置在房間下部，風口下沿距地 300 mm，送風口設置于頂部，形成合理的氣流組織。
2）監督區。監督區衛生間排風獨立設置且不能與非限制區的衛生間排風系統合用，其他區域采用上送上排的形式。
3）非限制區。非限制區衛生間排風獨立設置。樹上鳥教育暖通設計在線教學杜老師。
4）其他。排風風機設于系統末端，使整個排風系統處于負壓狀態，避免放射性核素蒸汽泄漏到其他區域，造成核輻射污染。排風機處設活性炭及高效吸附裝置，使排風滿足相關排放標準。
（4）控制系統設計
1）控制區。分裝室內通風柜的排風量根據柜門開啟高度及人員傳感器自動調節其排風文丘里閥的開度，調節排風量。控制區其他房間（除廢品間外）的送排風支管上均采用相對應的定風量文丘里閥，保證排風量差值不變，維持房間壓力 -15 Pa 的要求。送排風干管內設置靜壓傳感器，控制器根據保證該點的靜壓大小不變的原則調節風機轉速。
2）監督區。不同房間（除衛生間外）的送排風支管上均采用相對應的定風量文丘里閥，保證排風量差值不變，維持房間壓力 -5 Pa 的要求。
3）非限制區。不同房間（除衛生間外）的送排風支管上設手動調節閥，手動調節保證風量差值要求。
結語
本文總結了核醫學科的功能分區，診斷疾病的種類以及常用核素，給出了空調室內設計參數，冷熱源形式，空調系統形式、通風設計方法，房間壓力要求及壓力控制策略，從而提供了一種設計借鑒。
