科聯雙層保溫不銹鋼煙囪
一、 產品用途、特點
預制雙層保溫不銹鋼煙囪（不銹鋼排煙管、煙道）具有安裝便捷、保溫隔熱、美觀、重量輕、免維護、使用壽命長等優點。廣泛用于鍋爐、壁掛爐、直燃機組等設備的煙氣、燃?xì)狻U氣的排放。
二、 適用工況
圓型煙囪通徑：DN100mm - 2000mm
矩型煙囪口徑：任意大小。
工作溫度：0℃ - 760℃
介質：煙氣、燃?xì)�、廢氣
三、 結構及材料
|  |
| 預制雙層保溫不銹鋼煙囪（內層+外層） | 煙囪保溫層厚度有：25mm、50mm、75mm、100mm |
1.煙囪內層：不銹鋼201、202、304、316L、321、430等
2.煙囪外層：、不銹鋼201、202、304、430、鍍鋅鋼板、鋁板等
3.保溫材料：硅算鋁纖維氈
4.卡箍：不銹鋼
5.支架：碳鋼、不銹鋼

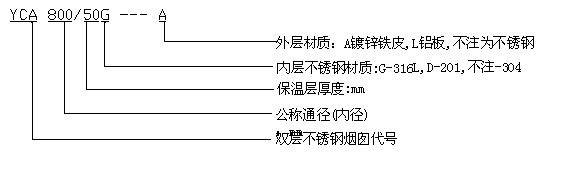

四、 產品代號示例
五、 雙層不銹鋼煙囪零配件簡圖
|
|
|
|
|
|
煙囪直管 | 30度錯位接頭 | 30度彎頭 | 45度錯位接頭 | 45度三通 | 90度三通 |
|
|
|
|
|
|
90度彎頭 | 90度異徑三通 | 波紋補償器 | 煙囪短直管 | 防暴座（防暴門） | 防暴座（防暴片） |
|  |  |  |  |  |
端蓋 | 防雨裙 | 卡箍 | 變徑接頭 | 平板導向支架 | 腰箍 |
 |  |  |  |  |  |
柔性軟接頭 | 鍋爐連接管 | 增速管 | 異徑管 | 平板固定支架 | 墻壁固定支架 |
|
|
|
|
|
|
傘型雨帽 | 拉鏈調節閥 | 蘑菇型雨帽 | 排水管 | 墻壁導向支架 | 環型吊架 |
 |
|
|  |
| |
手動調節閥 | 45度彎頭 | 伸縮管 | 排水底蓋 | 活動環型吊架 |

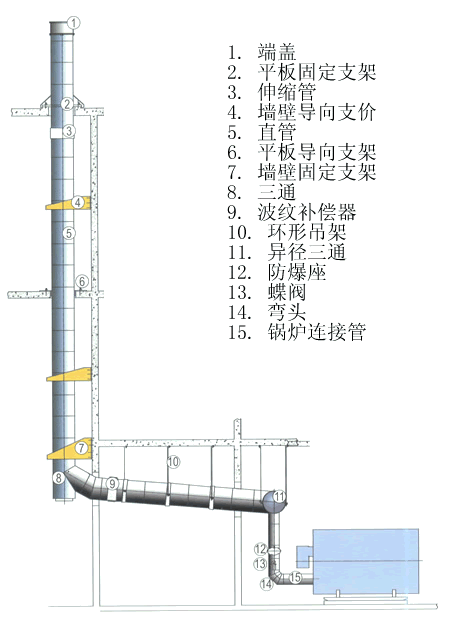

六、安裝圖例
